MessageSujet: Re: Préparation moteur 1600 Poissy   Mar 4 Mar - 1:26

Ne t en fait pas ce n est pas grave !
Le plus important c est d avoir encore ce moteur !
Revenir en haut Aller en bas
Talbot70
Stagiaire
Stagiaire


Masculin Capricorne Dragon
Messages : 136
Points : 148
Date d'inscription : 17/04/2013
Localisation : l isle sur le doubs

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Mar 4 Mar - 8:43

bonsoir thierry ou ah tu acheter tes soupapes neuves
Revenir en haut Aller en bas
Bugatty22
Stagiaire
Stagiaire
avatar

Masculin Poissons Singe
Messages : 171
Points : 179
Date d'inscription : 17/09/2012
Localisation : Plouay(56)

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Mar 4 Mar - 9:19

Intéressant ton travail sur ce 1600!!! Il faudrait que je m'en dégote un pour ma 1000!
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Mar 4 Mar - 12:29

Trés bonne question Horizon 25, les soupapes pour nos moteurs ne se font plus et deviennent trés rares. Clément en a mais a 400 euros les 8...
Sinon je connais un garage qui en vend pour 140 euros livré chez toi.

Pour ta 1000 il te faud juste le bloc et les pistons/bielles et tout le reste tu le conserve.
Revenir en haut Aller en bas
JeanMeral
Débutant
Débutant
avatar

Masculin Vierge Chien
Messages : 98
Points : 120
Date d'inscription : 11/11/2013
Localisation : finistère

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Dim 9 Mar - 2:51

Vraiment super ta prépa ! Je rêve de pouvoir faire pareil !
Merci d'avoir pu exposer tes photos et au moins on voit que t'as du bon matos !
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Dim 9 Mar - 8:37

Bientot la suite, cette semaine je vais calculer le rapport volumétrique et je vais usiner le bloc moteur afin de l augmenté. Je ferai un reportage photo pour tout bien d'écrire.
Revenir en haut Aller en bas
Talbot70
Stagiaire
Stagiaire


Masculin Capricorne Dragon
Messages : 136
Points : 148
Date d'inscription : 17/04/2013
Localisation : l isle sur le doubs

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Dim 9 Mar - 8:54

slt si tu réusine le bloc moteur il te faut mettre des pistons plus gros
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Dim 9 Mar - 12:45

J'usine le plan du joint de culasse uniquement.
Je ne touche pas les fûts.


Dernière édition par Thierry le Lun 10 Mar - 8:14, édité 1 fois
Revenir en haut Aller en bas
Talbot70
Stagiaire
Stagiaire


Masculin Capricorne Dragon
Messages : 136
Points : 148
Date d'inscription : 17/04/2013
Localisation : l isle sur le doubs

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Lun 10 Mar - 7:16

ah ok je vois maintenant
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 10:13

Suite des travaux, aujourd'hui calcul du rapport volumetrique.
Cela se fait en 3 parties: - Calcul du volume dans la culasse
                                  - Calcul du volume joint de culasse
                                  - Calcul du volume bloc moteur (piston au point mort haut)

Pour cela il faut une pipette gradué en cm3 ,une plaque de plexi, du pétrol , du suif et un pinceau.



Dernière édition par Thierry le Sam 15 Mar - 11:22, édité 1 fois
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 10:17

Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 10:25

Pour cela il est préferable d'etre 2, un qui tient la plaque en plexi et l'autre qui vide le pétrol.
Remplir par un trou et l'autre trou sert a chasser l'air et les bulles.
Ensuite faire pareil sur le bloc moteur:
Mise en place du suif pour que le plexi soit étanche sur le bloc

Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 10:28

Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 10:46

Alors a la suite de cela j'ai calculé mon rapport volumétrique d'origine pour voir si je tombe bien sur la même valeur que celle de la RTA:

-Volume Culasse : 23.2 cm3
-Volume Joint de Culasse : ( rayon X rayon X pi X epaisseur joint de culasse )
41 X 41 X 3.1416 X 1.5
Soit 7.92 cm3
-Volume bloc moteur: 16.3 cm3

Ce qui fait un volume total 47.42 cm3

Ensuite il faut déterminer la cylindrée unitaire, soit 1592 / 4 = 398 cm3
Enfin pour Obtenir le rapport volumétrique faire : ( 398 + 47.42 ) / 47.42 = 9,38 à 1

Dans la RTA il donne pour le 1600 un RV de 9.3 donc je suis dans les clous
(Petite differance dû aux différentes épaisseurs du joint de culasse)
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 10:54

Pour augmenter le RV plusieurs solutions :

- pistons forgés ( ce que j'ai actuellement sur mon 1442 )
- usiner la culasse ( attention au filtage de la bougie, risque de fissure ...)
- usiner le bloc moteur

Pour ma part j'ai choisi cette dernière solution car moin chère que les pistons forgés et plus fiable que l'usinage de la culasse.

Un copain m'a prété sa fraiseuse pour l' usinage de mon bloc moteur

Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 10:58

Revenir en haut Aller en bas
Talbot70
Stagiaire
Stagiaire


Masculin Capricorne Dragon
Messages : 136
Points : 148
Date d'inscription : 17/04/2013
Localisation : l isle sur le doubs

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 11:04

ton moteur va poussée fort
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 11:07

Pour obtenir le rapport volumétrique choisi, et aprés d'autres calculs, j'ai diminué mon bloc moteur de 1,38 mm afin d'avoir les pistons a ras du plan de joint de culasse.
Pour vérifier si mes calculs étaient bons, j'ai de nouveau calculé le rapport volumétrique :
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 11:11

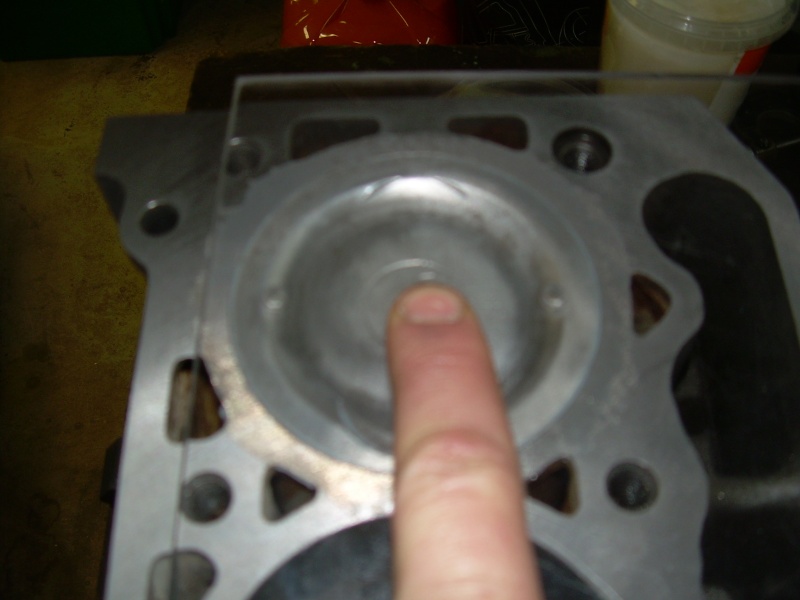

On voit bien le piston au ras du bloc ( d'origine il y a un retrait de 1,4mm )
Rebelote avec le pétrol...
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 11:20

Donc au final mon rapport volumétrique est de 10.75 à 1.
Biensur en compét les blocs Simca ont beaucoup plus ( jusqu'a 13 ) mais pour un usage routier et aussi pour garder une fiabilitée j'ai gardé pas mal de marge.( on peut aller jusqu'a 11,3 même)
Donc voila une bonne chose de faite Rolling Eyes
Suite au prochun épisode

Aprés je ne peux pas savoir quelle puissance cela va donner, pour savoir ça un passage au banc sera nécessaire...
Revenir en haut Aller en bas
Bugatty22
Stagiaire
Stagiaire
avatar

Masculin Poissons Singe
Messages : 171
Points : 179
Date d'inscription : 17/09/2012
Localisation : Plouay(56)

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 11:31

Très intéressant Thierry et très instructif pour ceux qui ne connaisse pas ce calcul, comme moi par exemple. Maintenant, je serai le répéter pour moi même.
Merci pour cette explication.
André...
Revenir en haut Aller en bas
Arno86
Membre fidèle
Membre fidèle
avatar

Masculin Bélier Rat
Messages : 986
Points : 1026
Date d'inscription : 03/12/2009
Localisation : Joussé Vienne

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Sam 15 Mar - 15:14

 merci pour ce magnifique reportage et tutoriel  Exclamation

Respect pour le boulot réalisé, c'est beau  Cool

Fera tu le passage au banc pour connaitre la puissance  Question
Revenir en haut Aller en bas
Jules
Membre fidèle
Membre fidèle
avatar

Masculin Cancer Buffle
Messages : 1398
Points : 1532
Date d'inscription : 13/11/2009
Localisation : cotes d' armor

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Dim 16 Mar - 1:43

Alors là je dis bravo  Shocked ,et  GRAND respect ,j'adore ton travail  Wink il m'arrive de raboter des culasses Alpine des Simca aussi plus rarement ,mais le coup du bloc avec tes calculs ,là j'avoue j'suis bluffé  Shocked Shocked Shocked
Revenir en haut Aller en bas
Trente Trois
Expert
Expert
avatar

Masculin Sagittaire Serpent
Messages : 1836
Points : 2031
Date d'inscription : 04/11/2009
Localisation : gironde

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Dim 16 Mar - 8:59

cheers  ça c'est de la préparation moteur
Revenir en haut Aller en bas
JeanMeral
Débutant
Débutant
avatar

Masculin Vierge Chien
Messages : 98
Points : 120
Date d'inscription : 11/11/2013
Localisation : finistère

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Dim 16 Mar - 11:00

Super ce petit tuto thierry !! Bravo pour le travail !
Revenir en haut Aller en bas
Dva
Membre fidèle
Membre fidèle
avatar

Masculin Lion Coq
Messages : 1038
Points : 1066
Date d'inscription : 11/02/2011
Localisation : 76

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Préparation moteur 1600 Poissy   Mar 18 Mar - 8:22

Shocked Shocked Shocked
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Préparation moteur 1600 Poissy

Revenir en haut Aller en bas

Préparation moteur 1600 Poissy
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» Préparation moteur 1600 Poissy
» Photos moteur 1600 16s sur x1/9
» compression moteur 1600
» MOTEUR 1600 cm3 série 00536
» besoin d'aide pour préparation moteur sur 1.8l

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum SIMCA-TALBOT HORIZON :: Technique Simca Horizon - Talbot Horizon :: Moteur Essence "Poissy"-
Sauter vers:
