 Réglage des culbuteurs

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Tomtom
Stagiaire
Stagiaire
avatar

Masculin Bélier Cochon
Messages : 188
Points : 223
Date d'inscription : 20/10/2009
Localisation : Biscarrosse

Feuille de personnage
Pseudo: 1

MessageSujet: Réglage des culbuteurs   Jeu 27 Mai - 9:58

Bonsoir à tous,

on continue dans la résurrection de l'Horizon avec le réglage des culbuteurs.

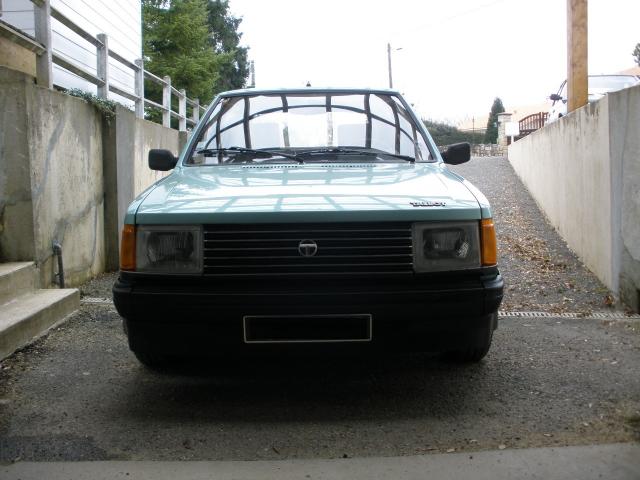

Vous prenez une Horizon qui claque un peu :

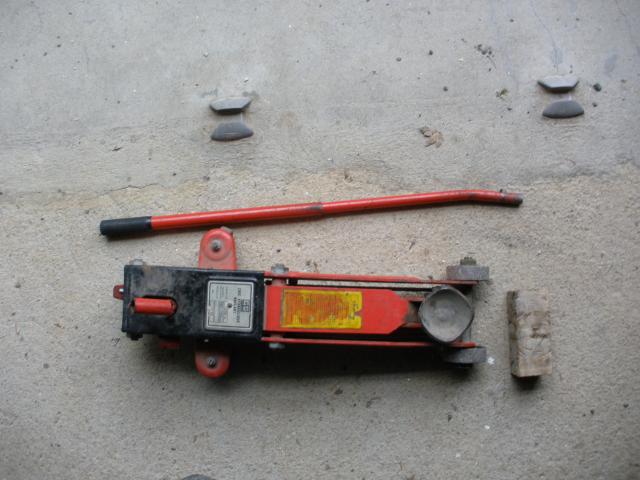

Munissez vous également d'un cric

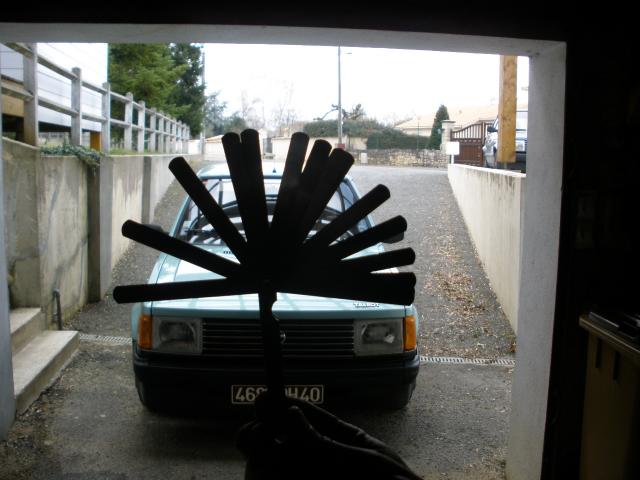

D'un jeu de cales

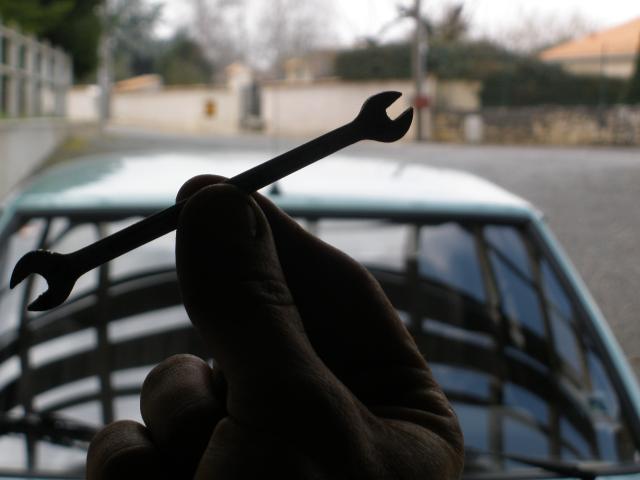

Et d'une clé plate de 4

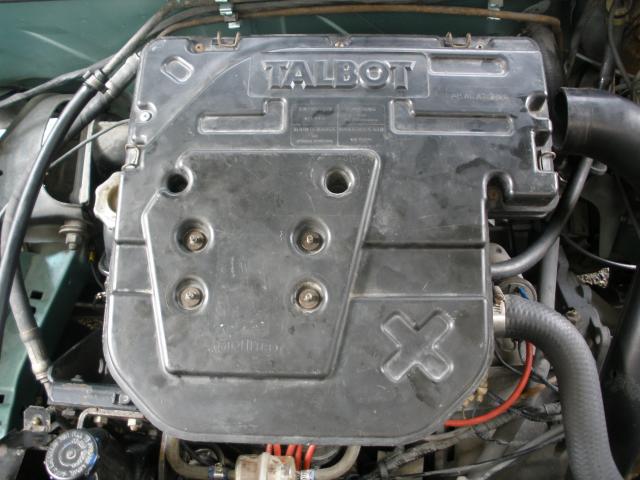

On ouvre le capot pour découvrir les entrailles de la belle :

Oui je sais j'aurais pu nettoyer un peu.... Embarassed

On commence par démonter la boîte à air

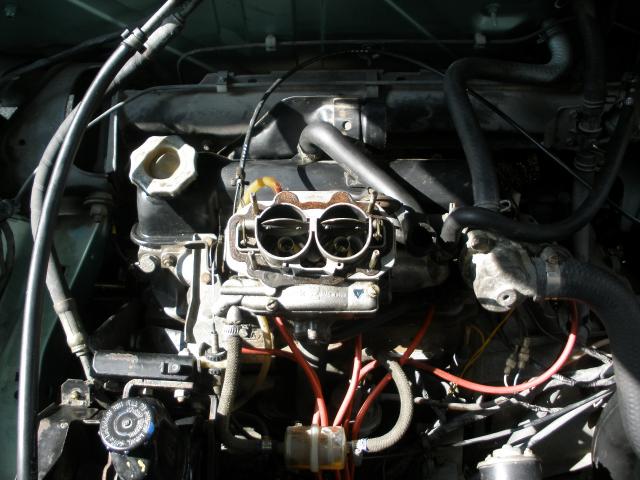

Ca donne ça :

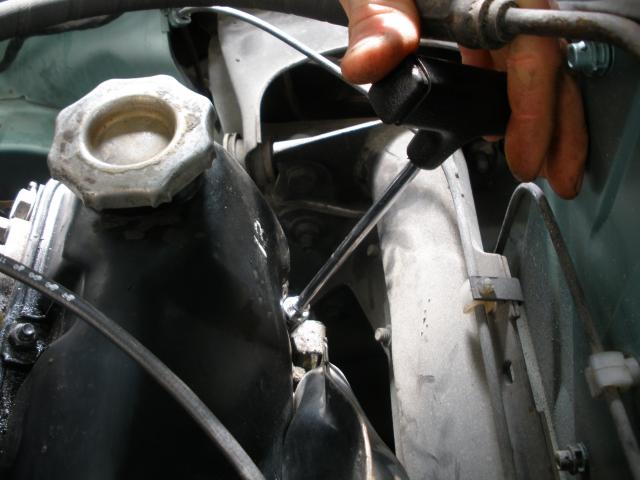

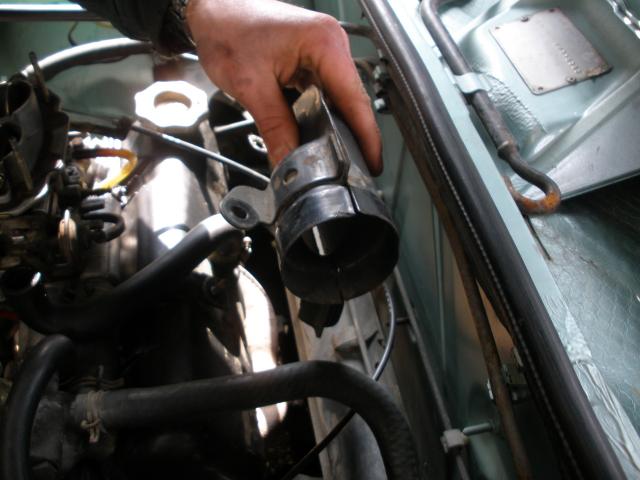

Afin de dégager le cache culbuteurs, il faut d'abord enlever le conduit d'air chaud qui est fixé dessus :

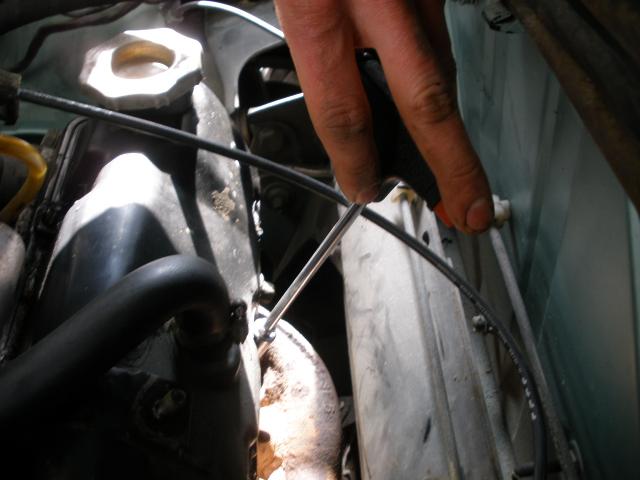

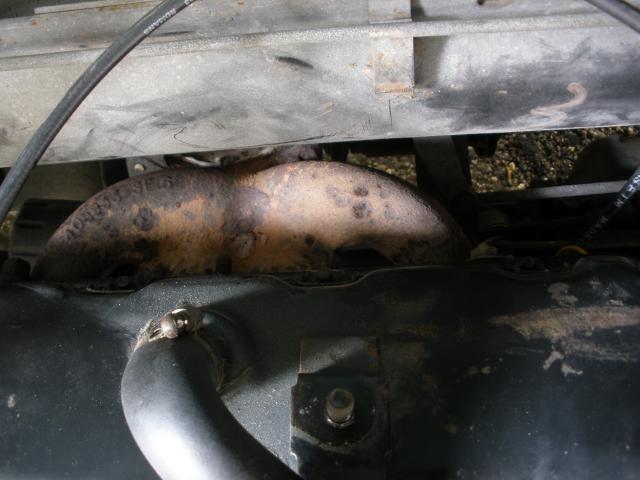

Une fois ce conduit déposé, vous pouvez apercevoir tous les boulons de fixation du cache culbuteurs....

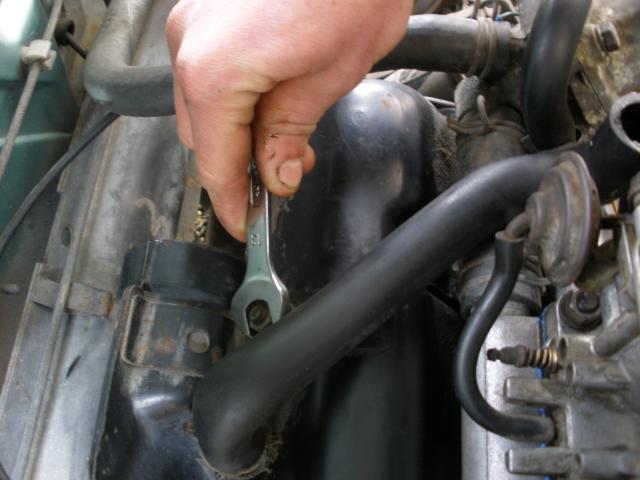

... que l'on dépose à son tour à l'aide d'un clé de 11.


Une fois le champ libre, voici ce que vous découvrez :


Afin de mieux s'y retrouver par la suite, voici une photo légendée des soupapes :
A = admission
E = échappement

Les deux soupapes les plus à gauche de la photo (et également à gauche du compartiment moteur) correspondent au cylindre 1

On soulève la voiture avec le cric, de manière à faire décoller la roue avant du sol


Comme pour le calage de l'allumage, on enclenche la 4ème...


...et on va pouvoir y aller ! Very Happy

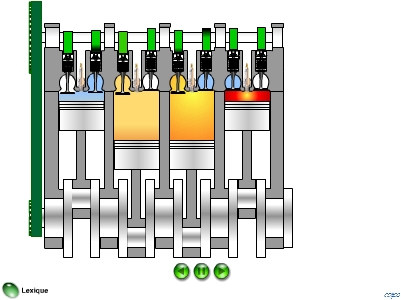

Voici le principe de fonctionnement des soupapes sur un cycle à 4 temps :



Vous pouvez constater lors du 3ème temps que lorsque le cylindre redescend, les soupapes sont en bascule, c'est à dire qu'elles sont fermées toutes les deux. C'est cette position qu'il faut rechercher en faisant tourner la roue à la main.

On fait tourner la roue...


Une fois cette position trouvée, vous pouvez commencer le réglage par le culbuteur correspondant à la soupape d'admission.

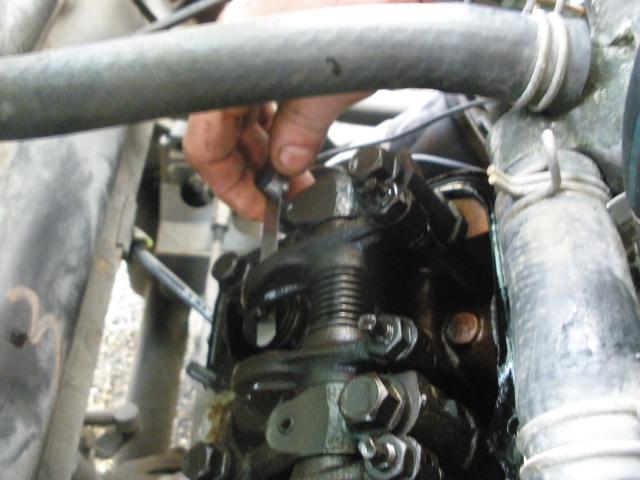

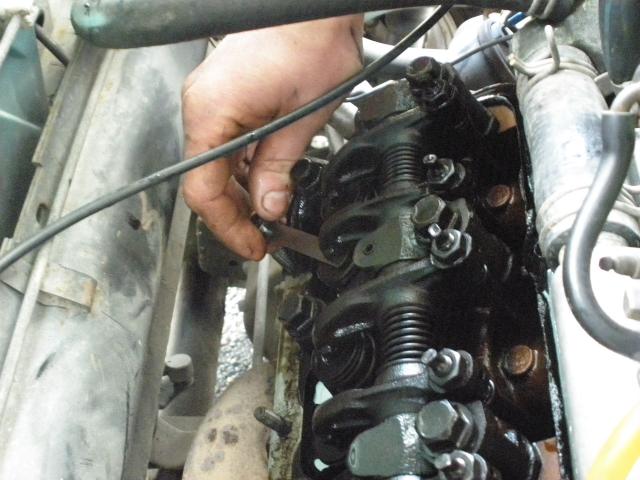

Pour procéder au réglage, on desserre le boulon de la tige du culbuteur correspondant à la soupape d'admission du cylindre 1 (coté conducteur de l'auto) avec une clé plate de 12 tout en maintenant la tige de culbuteur avec la clé plate de 4


Le réglage à l'admission se fait avec une cale de 25.

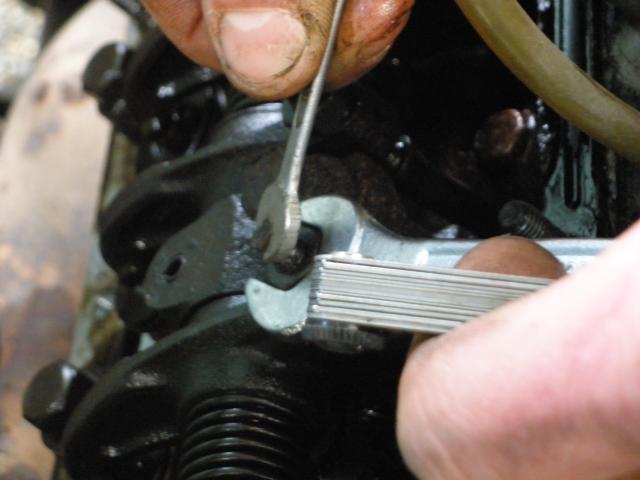

On intercale la cale de 25 entre le poussoir et la queue de soupape.


On maintien le boulon desserré et on règle en tournant très lentement la tige de culbuteur que l'on maintien toujours avec la clé plate de 4.
Lorsque l'on peut faire coulisser la cale sans forcer et sans qu'elle prenne du jeu, le réglage est bon.

On peut alors passer au réglage du culbuteur de la soupape d'échappement.

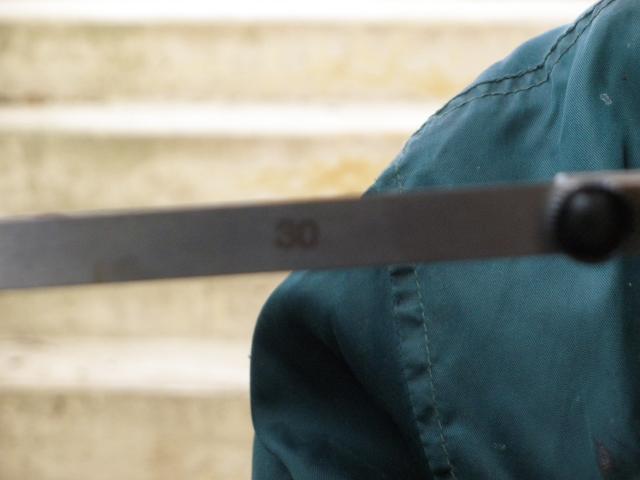

Le principe est le même avec une cale de 30.




Voilà, il vous reste à répéter l'opération sur les 3 autres cylindres.

Au remontage, si vous avez été prévoyants, vous pouvez en profiter pour changer le joint de cache culbuteur en liège, cela résoudra sûrement un problème de fuite.

Bon courage et bon réglage à tous.
Revenir en haut Aller en bas
Arno86
Membre fidèle
Membre fidèle
avatar

Masculin Bélier Rat
Messages : 983
Points : 1023
Date d'inscription : 03/12/2009
Localisation : Joussé Vienne

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Jeu 27 Mai - 21:21

Merci, ça c'est de l'explication clair

Les jeux ne dépendent ils pas un peu du kilométrage du moteur ?
Revenir en haut Aller en bas
Talbot57
Débutant
Débutant
avatar

Masculin Messages : 78
Points : 92
Date d'inscription : 09/10/2009

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Jeu 27 Mai - 23:42


 bonjour

 bon petit reportage très explicatif




Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Ven 28 Mai - 6:49

Sympas cette petite explication!
Revenir en haut Aller en bas
Trente Trois
Expert
Expert
avatar

Masculin Sagittaire Serpent
Messages : 1835
Points : 2030
Date d'inscription : 04/11/2009
Localisation : gironde

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Ven 28 Mai - 7:53

Toujours super les infos
Revenir en haut Aller en bas
Jules
Membre fidèle
Membre fidèle
avatar

Masculin Cancer Buffle
Messages : 1398
Points : 1532
Date d'inscription : 13/11/2009
Localisation : cotes d' armor

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Ven 28 Mai - 8:45

Belle "démo"
Revenir en haut Aller en bas
Buzz
Modérateur
Modérateur
avatar

Masculin Balance Serpent
Messages : 982
Points : 1167
Date d'inscription : 12/11/2009
Localisation : Royaume de Belgique

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Ven 28 Mai - 10:03

Super tuto

_________________

www.minivanchryser.com
Revenir en haut Aller en bas
http://www.minivanchrysler.com
Gabriel
Membre fidèle
Membre fidèle


Masculin Gémeaux Chèvre
Messages : 857
Points : 1006
Date d'inscription : 09/10/2009

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Sam 29 Mai - 0:41

Arno86 a écrit:
Merci, ça c'est de l'explication clair

Les jeux ne dépendent ils pas un peu du kilométrage du moteur ?

Excellente remarque .

En effet, pour les moteurs à fort kilométrage (supérieur à 200 000), ces valeurs de réglage (0.25 et 0.30) sont à diminuer de 0.05.

Explication: Lorsque le culbuteur vient taper sur la queue de soupape, ce premier s'use. Or, la surface du culbuteur est supérieure à celle de la queue de soupape. Le culbuteur ne s'use donc pas uniformément. Il en résulte donc une empreinte de la queue de soupape sur le culbuteur.

Néanmoins, lorsque vous glissez votre cale entre la soupape et le culbuteur, votre cale porte non pas dans l'empreinte, mais sur la partie non usée du culbuteur, qui ne touche jamais la soupape.

Donc il reste toujours un peu trop de jeu si vous vous en tenez aux réglages de base.

En diminuant ces réglages de 0.05, vous rattrapez l'usure du culbuteur.

Mais je vous rassure, cette subtilité n'est pas cruciale pour le bon fonctionnement du moteur. Cela évite juste de constater qu'après réglage des culbuteurs, votre moteur fortement kilométré fait toujours le même bruit de castagnettes qu'avant...
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Sam 29 Mai - 10:27

Exacte Garbriel
Revenir en haut Aller en bas
NikkoGTI
Membre fidèle
Membre fidèle
avatar

Masculin Sagittaire Chien
Messages : 969
Points : 1011
Date d'inscription : 22/12/2010
Localisation : charente maritme

MessageSujet: Re: Réglage des culbuteurs   Lun 26 Sep - 7:14

J'ai facile 80 90 en jeux culbut .
Est ce pour cela quelle tourne trés mal au ralentit ?
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Lun 26 Sep - 8:28

C'est énorme !!! elle devait bien claquée !!
Oui ça peut y faire !!
Revenir en haut Aller en bas
NikkoGTI
Membre fidèle
Membre fidèle
avatar

Masculin Sagittaire Chien
Messages : 969
Points : 1011
Date d'inscription : 22/12/2010
Localisation : charente maritme

MessageSujet: Re: Réglage des culbuteurs   Lun 26 Sep - 8:33

Elle claquée pas tans que sa, j’espère bien avoir une différence de comportement un fois fini .
Je vais aussi refaire le cache culbut avec quelques motifs perso
Revenir en haut Aller en bas
Ratchet
Stagiaire
Stagiaire
avatar

Masculin Verseau Chèvre
Messages : 149
Points : 165
Date d'inscription : 24/11/2011
Localisation : bourges

MessageSujet: Re: Réglage des culbuteurs   Dim 15 Jan - 7:21

Alors ça c'est du bonheur!!! J'ai les miens à régler, et avec ce Tuto magique, ça va être plus simple!!
Revenir en haut Aller en bas
Cedric33
Débutant
Débutant


Masculin Verseau Cochon
Messages : 70
Points : 104
Date d'inscription : 03/08/2012
Localisation : Bordeaux

MessageSujet: Re: Réglage des culbuteurs   Dim 18 Nov - 8:05

Une autre méthode possible sans lever la roue ?
Je pense avoir vu une autre astuce mais je me rappelle plus ...

+++
Revenir en haut Aller en bas
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Lun 19 Nov - 6:35

Oui, mettre une vitesse ( 3eme ou 4 eme) et avancer ou reculer la voiture.
Revenir en haut Aller en bas
Cedric33
Débutant
Débutant


Masculin Verseau Cochon
Messages : 70
Points : 104
Date d'inscription : 03/08/2012
Localisation : Bordeaux

MessageSujet: Re: Réglage des culbuteurs   Lun 19 Nov - 21:24

pratique ^^ hihi .

Je pensais plutôt avec une clé , tourner le volant moteur ou un truc comme ca .
Revenir en haut Aller en bas
Giulietto
Débutant
Débutant
avatar

Masculin Vierge Tigre
Messages : 50
Points : 84
Date d'inscription : 06/09/2013
Localisation : Perpignan

MessageSujet: Re: Réglage des culbuteurs   Dim 23 Fév - 3:29

Salut,
pour moi c'est pas si simple, je m'explique :

1) Si on met le cylindre 1 en bascule (PMH fin d'échappement) on règle le cylindre 4 qui lui est au PMH fin de compression (comme sur le dessin du post original).

2) Sinon on met le cylindre 1 au PMH fin de compression (en vérifiant que le doigt d'allumeur pointe vers le cylindre 1) et du coup, on règle ce même cylindre 1 puisque les 2 soupapes sont fermées.

Comme il y a 2 PMH, il faut d'abord s'assurer de taper sur le bon.

J'ai bon ??

cX
Revenir en haut Aller en bas
http://www.vrc66.org
Thierry
Membre de la grande Famille
Membre de la grande Famille
avatar

Masculin Poissons Tigre
Messages : 3498
Points : 3619
Date d'inscription : 24/11/2009
Localisation : Clermont Ferrand

Feuille de personnage
Pseudo: 1

MessageSujet: Re: Réglage des culbuteurs   Dim 23 Fév - 13:02

Cylindre 1 en bascule tu regles le 4 , cylindre 4 en bascule tu regles le 1.
Idem pour les cylindres 2 et 3.
